水泥立磨机—长城机械粉磨机设备厂家

如图所示：

近年来，国外对立磨，尤其是水泥立磨的投入应用大幅上升。实际上，以立磨为代表的新一代水泥粉磨，尤其是水泥立磨终粉磨技术，以其工艺系统流程简单，单位电耗低、水泥产品质量稳定以及操作方便等诸多优点，已经在水泥工业迅速发展起来。国外尤其是欧美等国大公司在水泥立磨终粉磨方面技术已经非常成熟，已经有大量的销售使用业绩。

2004年台湾幸福水泥在越南建立一条5000吨/天的水泥生产线，设备采用2台水泥立磨机，整个水泥厂的吨产品电耗降到78-80KWh/t。

2006年阿联酋10000TPD水泥生产线、印度10000
TPD水泥生产线投入运行，全部采用立磨，分别粉磨原料、煤、水泥，都取得了良好的业绩。

使用习惯问题

在中国，球磨机、辊压机作为传统的粉磨设备，已经有了100多年的历史，尤其是球磨机成本低、水泥球形度高更是让水泥厂对之十分青睐。随着时代的发展，虽然球磨机在使用过程中对环境危害较大，但是由于资金不足和技改耗时耗力的原因，大多水泥企业依旧选用球磨机作为主要粉磨设备。

如图所示：

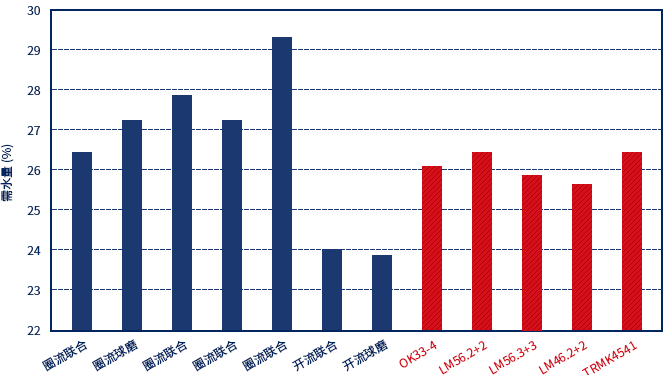

从西南科技大学曾做的“不同流程水泥标准稠度用水量”实验得出的数据获悉，其实需水量较多的是闭路联合粉磨系统，而不是立磨。

注：

OK代表丹麦知名公司生产的立磨

LM代表德国莱歇公司生产的立磨

TRMK代表天津设计院生产的立磨

如图所示：

水泥立磨终粉磨工艺节能显著

相当于辊压机联合粉磨节电约17%

相当于辊压机预粉磨节电约29%

相当于圈流球磨节电约38%

项目

子项

立磨终粉磨

辊压机+球磨

工艺

工艺流程
高水分原料适应性
难磨物料适应性

简单
强
强

复杂
弱
弱

装备

主机装机功率(Kw)
单位产量装机功率(Kw/t)
机电设备数量

5045
33.63
少

6959
43.49
多

如图所示：

相对于传统的辊压机、球磨机工艺，立磨终粉磨工艺流程简单、原料水分和硬度适应性强、单位产量装机功率低、机电设备数量少，具有明显的优势！

项目

子项

立磨终粉磨

辊压机+球磨

生产管理

金属磨耗(g/t)
维修难易程度
品种调换

7(磨辊+磨盘)
相对容易
20~30min

35(钢球+辊面)
较困难
60min以上

建设投资

占地面积
建设工期(天)

相对小
180/170

大
230/120

环保

噪音

相对小

大

磨别	水泥等级	水泥28d抗压强度	混凝土等级	混凝土实验配比,kg					混凝土水灰比	混凝土初始坍塌度mm	混凝土抗压强度MPa
磨别	水泥等级	水泥28d抗压强度	混凝土等级	水	水泥	砂	石子	JF-9型减水剂	混凝土水灰比	混凝土初始坍塌度mm	混凝土抗压强度MPa
立磨	P.O 42.5R	54.9	C30	155	287	685	1271	2.30	0.540	45	39.6
			C35	150	341	629	1277	2.73	0.440	40	47.1
			C40	150	375	562	1310	3.00	0.440	48	50.9
球磨	P.O 42.5R	54.5	C30	165	284	682	1267	2.27	0.580	46	39.4
			C35	160	340	626	1271	2.72	0.470	45	46.2
			C40	155	369	562	1311	2.95	0.420	42	51.1

工艺优势
引进日本宇部UBE立磨技术，优化磨辊、磨盘工作机理，确保水泥成品颗粒形状完美。

质量优势
长城机械水泥立磨机生产PC42.5水泥比表面积达3800cm²/g，质量稳定可靠，已经完全具备成为水泥粉磨系统终粉磨的能力，被多家客户认可。

节能优势
单机系统电耗25kWh/t，比球磨机电耗降低15kWh/t。也就是说：一条5000TPD水泥厂仅熟料粉磨年节能：15kWh/tX5000t/dX300d=2250万kWh，即一年水泥厂熟料粉磨可节省2250万度电。

供货期优势
长城机械拥有大型配套铸钢公司与大型的机加工车间，能满足单件120T的铸造能力，零部件供应齐全，大大缩短了水泥立磨机的供货周期。

配件加工优势
整套水泥立磨配件、铸钢件均独立生产，尤其是长城机械被知名立磨厂商指定为其立磨磨辊提供加工生产服务，因此，强大的配件生产能力为客户后期更换零配件提供保证。

河南豫辉黄河水泥厂年产90万吨水泥线中正在被安装的GRMK46.41水泥立磨

2014年6月份印度客户考察购买长城机械水泥立磨

型号规格	磨盘直径D(mm)	磨辊中径d(mm)	磨辊数量n	标准装机功率P(kW)	标准能力Q(t/h)
GRMK30.31	3000	1600	3	1250	55~60
GRMK33.31	3300	1700	3	1600	65~80
GRMK35.41	3500	1800	4	1800	85~100
GRMK40.41	4000	1900	4	2500	115~125
GRMK43.41	4300	2120	4	3000	135~145
GRMK46.41	4600	2240	4	3350	150~160
GRMK48.41	4800	2240	4	3550	170~180
GRMK50.41	5000	2360	4	3900	190~200
GRMK53.41	5300	2500	4	4600	210~230
GRMK56.61	5600	2500	6	5300	235~250

国外水泥立磨的广泛应用

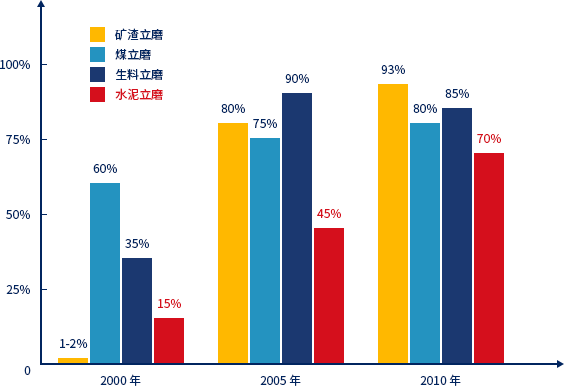

【近年来国外水泥行业立磨机市场占有率】
